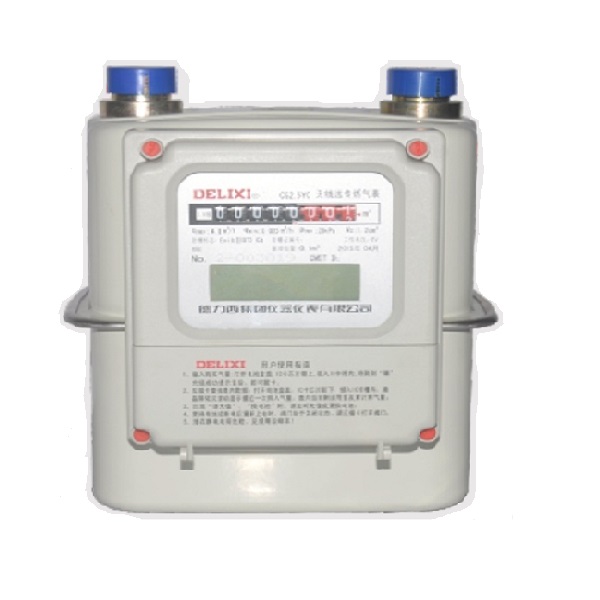

CG1.6YC、CG2.5YC、CG4YC 無線遠傳燃氣表是以膜式燃氣表為計量基表,加裝流量信號采集模塊、無線射頻傳輸模塊、IC卡模塊、閥門控制模塊及電源管理模塊等所組成的新型智能燃氣表。該表除具有煤氣、天然氣、液化石油氣等燃氣的體積計量功能外,還具有計量數據機電轉換、無線數據傳輸、閥門遙控等功能。技術指標符合GB/T 6968-2011、JJG 577-2012。
燃氣表符合GB3836.1-2010 《爆炸性環境 第1部分:設備通用要求》、GB3836.4-2010 《爆炸性環境 第4部分:由本質安全型“i”保護的設備》標準,防爆標志為:ExibⅡBT3 Gb,它適應于II A-II B的1區、2區,T1-T3爆炸性氣體混合物場所。經國家防爆檢測中心檢驗合格,并取得防爆合格證。技術參數 \ 型號規格 | CG1.6YC | CG2.5YC | CG4YC | ||
最大流量(m3/h) | 2.5 | 4 | 6 | ||
最小流量(m3/h) | 0.016 | 0.025 | 0.04 | ||
工作環境條件 | 相當濕度(%) | ≤85 | |||
溫度(℃) |
-10~+40 |
||||
最大工作壓力(kPa) | 20 | ||||
總壓力損失(Pa) |
≤250 |
||||
示值誤差限(%) | 精度等級:1.5級 |
qmin≤q≤qt ±3 |
|||
qt≤q≤qmax ±1.5 |
|||||
機電信號轉換誤差(m3) |
≤0.1 |
||||
最大瞬時電流(mA) |
<200 |
||||
靜態工作電流(uA) |
≤20 |
||||
數據保持時間(年) |
>10 |
||||

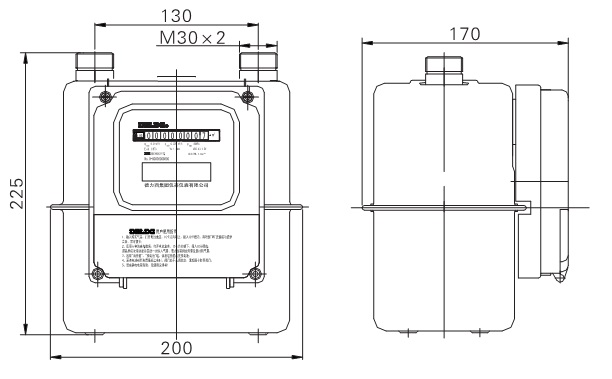

管接頭中心距 |
130 |
||||
管接頭螺紋 |
M30×2 |
||||
外形尺寸 |
225×200×170 |
||||
重量 |
2.2 |
||||
電源6V |
4節1.5V堿性5號電池(LR6 1.5V) |
||||
使用無線電頻率(MHz) |
470-510 |
||||
發射功率(mW) |
≤50 |
||||
占用帶寬(kHz) |
≤200 |
||||
可視傳輸距離 |
≥500 |
使用范圍:適用于天然氣、液化石油氣、沼氣、煤制氣等燃氣的計量。
功能特點:
1)靜態功耗低,電池使用壽命長;
2)剩余氣量不足、電池欠壓、閥門狀態等信息以中文顯示,界面直觀;
3)數據存取多重加密驗證,安全可靠;
4)傳感器故障自動檢測及故障處理;
5)異常信息記錄及燃氣表使用數據反饋功能;
6)可設置最大允許存氣量,避免用戶大量囤積氣量,降低燃氣經營部門因氣價波動造成損失;
7)透支氣量、報警量值用戶可設置;
8)可設置燃氣表最大閑置天數;
9)面罩、模塊均經過防潮、防油煙處理;
10)管理軟件采用模塊化設計,人機界面友好,操作直觀、易懂;
11)可實現遠程對氣燃氣表的遠程控制,進行數據讀取、參數調整、開關控制等操作。
■宜安裝在非燃結構的室內通風良好處。
■ 嚴禁安裝在臥室、浴室、危險品和易燃品堆存處,以及與上述情況類似的地方。
■ 燃氣表的安裝應滿足抄表、檢修、保養和安全使用的要求。
