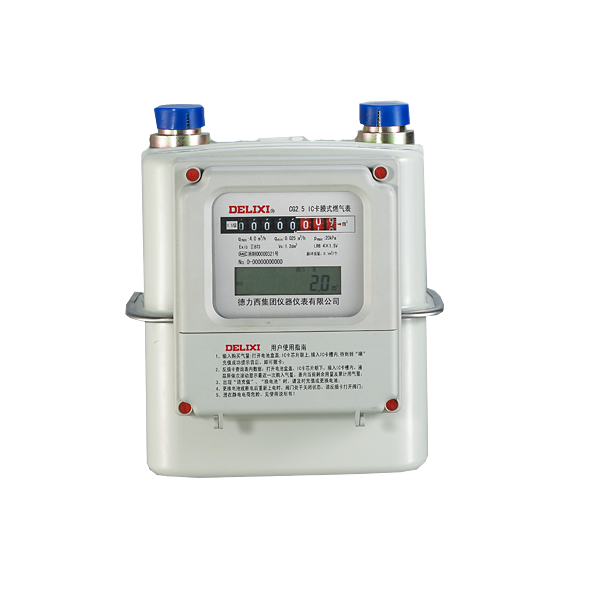

CG1.6、CG2.5、CG4IC卡膜式燃氣表(以下簡稱IC卡燃氣表)是以膜式燃氣表為計量基表,以IC卡為媒介,加裝電子控制器所組成的一種具有預付費功能的燃氣計量裝置。技術指標符合GB/T 6968-2011、JJG577-2012。
燃氣表符合GB3836.1-2010 《爆炸性環境 第1部分:設備通用要求》、GB3836.4-2010 《爆炸性環境 第4部分:由本質安全型“i”保護的設備》標準,防爆標志為:ExibⅡBT3 Gb,它適應于II A-II B的1區、2區,T1-T3爆炸性氣體混合物場所。經國家防爆檢測中心檢驗合格,并取得防爆合格證。
技術參數/型號規格 | CG1.6 | CG2.5 | CG4 |
最大流量(m3/h) | 2.5 | 4 | 6 |
最小流量(m3/h) | 0.016 | 0.025 | 0.04 |
工作環境 | 相對濕度(%) |
≤85 |
|
溫度(℃) | -10~+40 | ||
最大工作壓力(kPa) | 20 | ||
總壓力損失(Pa) |
≤250 |
||
密封性(kPa) | 30 | ||

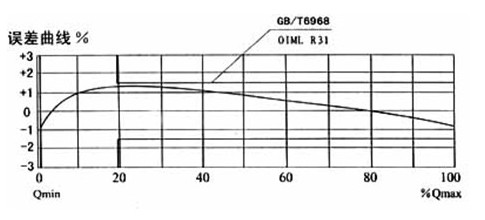

示值誤差限(%)準確度等級:1.5級 | qmin≤q<qt ±3;qt≤q≤qmax ±1.5 | ||

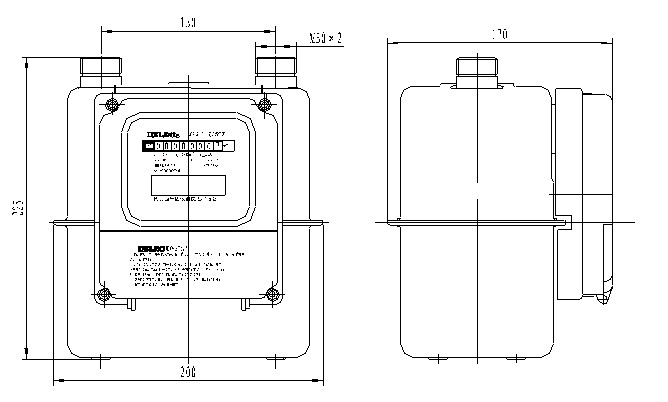

管接頭中心距 | 130 | ||
管接頭螺紋 | M30×2 | ||
外形尺寸 | 200×170×225 | ||
重量 | 2.2 | ||
IC卡使用次數(次) | >105 | ||
燃氣體積基本顯示單位(m3) | 0.1 | ||
最大瞬時電流(mA) | <160(閥門動作時) | ||
靜態動作電流(uA) | <15 | ||
數據保持時間(年) | >10 | ||
電源6V | 4節1.5V,堿性5號電池(LR6 1.5V) |
1)表接頭扭力達到250N.m以上,更好的解決安裝過程中接頭處密封性問題;
2)靜態功耗低,電池使用壽命長;
3)剩余氣量不足、電池欠壓、閥門狀態等信息以中文顯示,界面直觀;
4)數據存取多重加密驗證,安全可靠;
5)傳感器故障自動檢測及故障處理;
6)異常信息記錄及燃氣表使用數據反饋功能;
7)可設置最大允許存氣量,避免用戶大量囤積氣量,降低燃氣經營部門因氣價波動造成損失;
8)透支氣量、報警量值用戶可設置;
9)可設置燃氣表最大閑置天數;
10)面罩、模塊均經過防潮、防油煙處理;
11)管理軟件采用模塊化設計,人機界面友好,操作直觀、易懂。
■宜安裝在非燃結構的室內通風良好處。
■ 嚴禁安裝在臥室、浴室、危險品和易燃品堆存處,以及與上述情況類似的地方。
■ 燃氣表的安裝應滿足抄表、檢修、保養和安全使用的要求。
